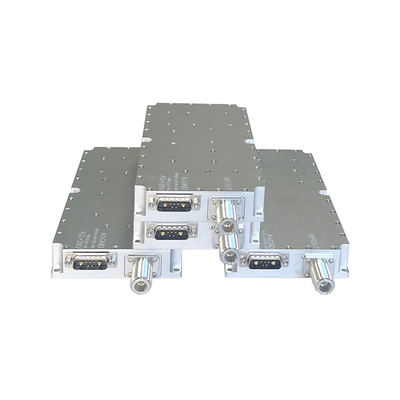

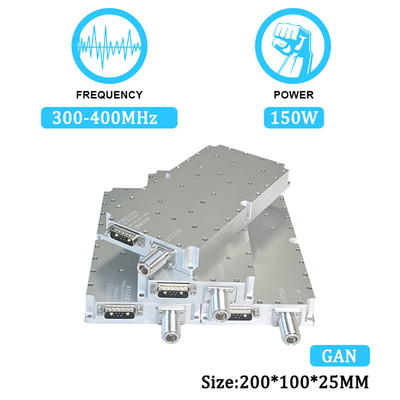

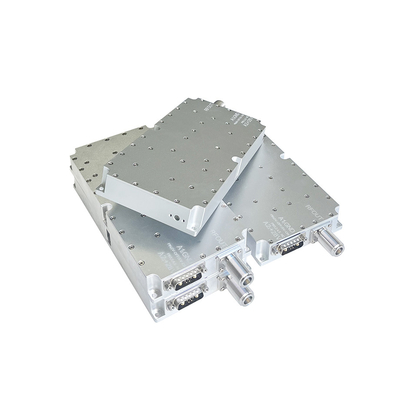

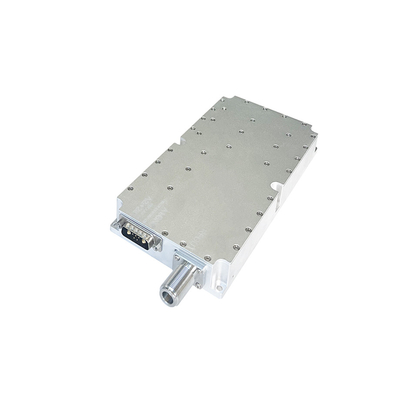

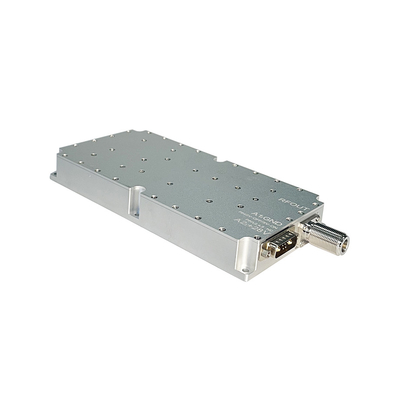

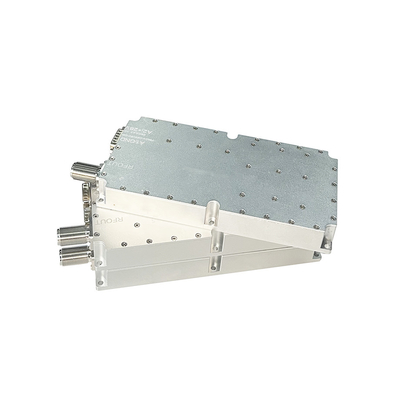

150 Вт усилитель мощности 300-400 МГц, устройство блокировки сигнала, защита от дронов FPV, модуль БПЛА с GAN и изоляционным протектором
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
Параметры продукта
Основные компоненты:
1, Регулируемая полоса пропускания 2, Регулируемая полоса пропускания 3, Регулируемое напряжение драйверной лампы
4, Напряжение лампы 5, Регулируемое напряжение GAN 6, Напряжение GAN
1. Данные РЧ
| Элемент | Спецификация | Примечания | ||
| Диапазон частот (МГц) | 300-400 | Диапазон полосы пропускания ±10 МГц | ||
| Рабочее напряжение | 28 В | 24-30 В | ||
| Скорость аналогового развертывания | 150 кГц | |||
| Выходная мощность (макс.) | ≥52 дБм (150 Вт) | 100 Вт | ||
| Усиление (макс.) | 50±1 дБ | |||
| Пульсации в полосе | ≤ 5 дБ | Пик | ||
| Регулировка полосы пропускания | Да | С помощью винта | ||
| Центральная регулировка | Да | С помощью винта | ||
| Управление включением | Да | 0 В - ВЫКЛ/5 В - ВКЛ | ||
| КСВ выхода | ≤3 | |||
| Рабочий ток при +28 В постоянного тока | ≤14 А | |||
| Испытание при высокой и низкой температуре | Рабочая температура | -20~+65℃ | Работает правильно | |
| Стабильность усиления | ±1 дБ | при -20℃~+55℃ | ||
| Стабильность мощности | ±1 дБ | при -20℃~+55℃ | ||
| Порт питания | Порт 7W2 | A1:GND | 24-28 В; GND | |
| A2:+28 В | 24-28 В; GND | |||
| PIN3: Управление включением, 0 В - ВЫКЛ/5 В - ВКЛ | ||||
| PIN1, 2, 4, 5 NC | ||||
| Разъем РЧ выхода | SMA-Female | |||
| Светодиодный индикатор | Включение/выключение питания | |||
| Размер | 200*100*25 мм | |||
| Размер установки | 96*96*92*25 мм | |||
| Размер винта | 6-Ø3,20 мм | |||
| Вес | 900 г | |||
2. Размер
